GES Termal Denetim

Güneş Enerji Santrallerinde (GES) üretim kaybının en sık gözden kaçan nedeni, çıplak gözle fark edilemeyen ısınma problemleridir. MESCOEN olarak, GES termal denetim hizmetimizle hem çatı hem de arazi tipi santrallerde termal kamera ve drone teknolojisini bir araya getirerek, panel ve elektriksel ekipmanlarınızdaki gizli arızaları üretim kaybına dönüşmeden tespit ediyoruz.

Teklif Al!

GES Termal Denetiminin Önemi

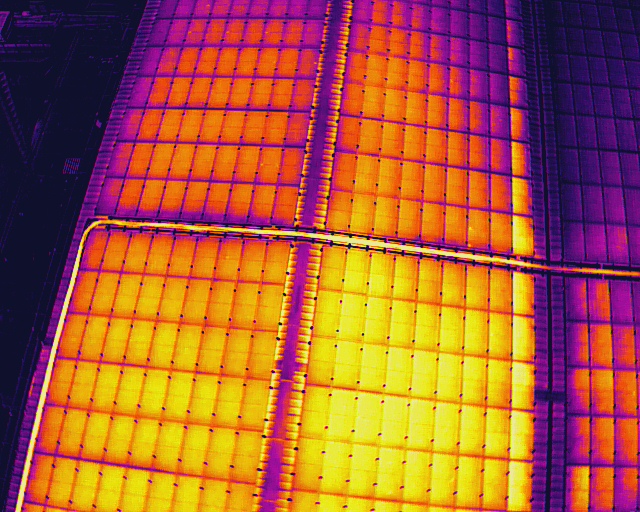

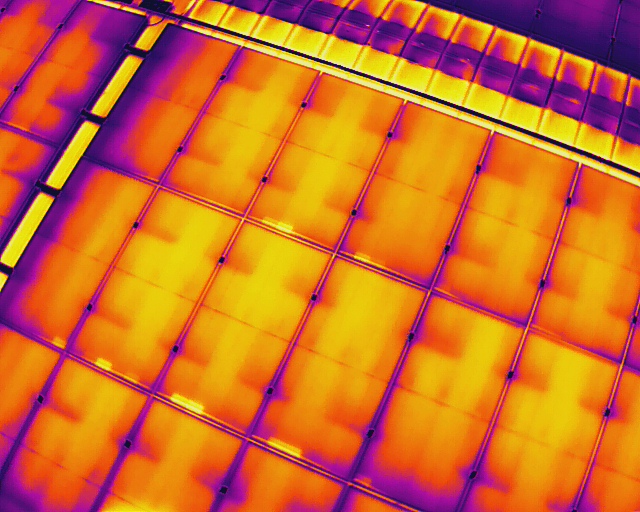

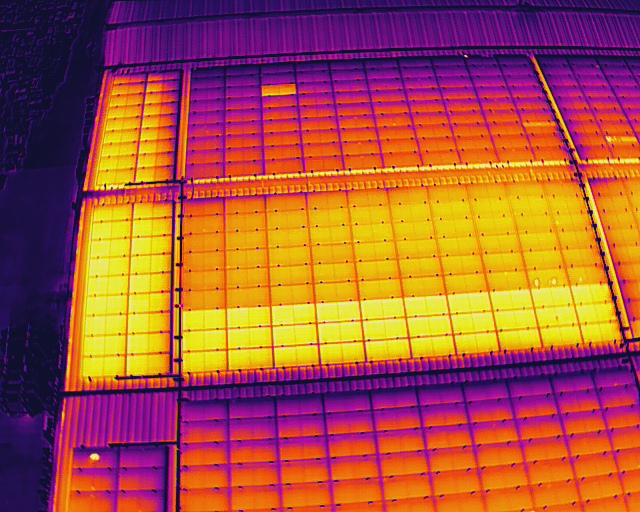

GES termal termografi (termal görüntüleme), panel yüzeyi ve elektriksel bağlantı noktalarındaki sıcaklık dağılımının özel kızılötesi (IR) kameralarla ölçülmesi ve analiz edilmesidir. Sağlıklı çalışan bir panel homojen bir ısı dağılımı gösterirken; hücre hasarı, bağlantı gevşekliği veya üretim kusuru olan noktalarda anormal sıcaklık artışları  yani hotspot oluşur. Bu noktalar zamanla panelin kalıcı olarak zarar görmesine ve yangın riskine kadar uzanabilen sonuçlara yol açabilir.

MESCOEN mühendislik ekibi olarak denetimlerimizi IEC 62446 / IEC 61215 standartlarına uygun şekilde yürütüyor, sonuçları mühendis onaylı, onarım önerili detaylı raporlarla teslim ediyoruz.

default
default
default
default
default
default
default
default

Termal Denetim Sürecimiz

Mescoen olarak, Antalya merkezli olarak GES termal denetim hizmetimizi kapsamlı ve sistematik bir yaklaşımla gerçekleştiriyoruz. Denetim sürecimiz, aşağıdaki adımları içerir:

1. Hazırlık ve Planlama:

Denetim öncesinde, santralin genel durumu ve özellikleri hakkında bilgi toplarız. Bu aşamada, PV modüllerin yerleşimi, inverterlerin konumu ve bağlantı noktaları gibi detaylar incelenir. GES genel yerleşim, tek hat, topraklama planları temin edilerek ön inceleme yapılır. Ayrıca, denetimin yapılacağı gün için hava koşulları ve güneşlenme durumu gibi faktörler değerlendirilerek uluslararası standartlarda belirtilen koşulların sağlanacağı zaman belirlenir.

2.Çatı GES Termal Kontrol ve Arazi GES Termal İnceleme:

Santral tipine göre farklı yöntemler uyguluyoruz:

Çatı GES termal kontrol: Konut ve ticari çatı tipi sistemlerde el tipi termal kamera ile panel, kablo ve bağlantı kutusu taraması yapılır. Erişimi zor endüstriyel çatılarda drone desteğiyle hızlı ve güvenli tarama sağlanır.

Arazi GES termal inceleme: Geniş arazi tipi santrallerde termal drone ile kuş bakışı tarama yapılır; ideal hava koşullarında (güneş ışınımı 600 W/m² üzeri, düşük rüzgar) günlük geniş alan taraması mümkündür. Bu sayede MW ölçekli santrallerde bile kısa sürede tam kapsamlı denetim tamamlanır

3. Veri Analizi:

Toplanan termal görüntüler ve sıcaklık verileri, uzman ekibimiz tarafından analiz edilir. Bu analiz, sıcaklık dağılımlarındaki anormalliklerin nedenlerini belirlemek için yapılır. PV modüllerindeki sıcak noktalar, bağlantı kutularındaki aşırı ısınma veya inverterlerdeki soğutma sorunları gibi potansiyel arızalar tespit edilir.

4.Termal Denetimle Tespit Ettiğimiz Başlıca Arızalar

•          Hotspot (sıcak nokta) arızası — hücre bazlı aşırı ısınma

•          String arızası — dizi bağlantılarında kopukluk veya direnç artışı

•          PID arızası (Potansiyel Kaynaklı Bozulma)

•          Diyot / bypass  arızaları

•          Junction box (bağlantı kutusu) ısınmaları

•          Mikro çatlak ve delaminasyon kaynaklı ısınmalar

•          Gölgelenme kaynaklı performans kayıpları

•          İnverter, kombiner kutu, kablo ve yüksek gerilim ekipmanlarında anormal ısınmalar

GES Termal Denetiminin Faydaları

GES termal denetimi, güneş enerjisi santrallerinin performansını ve güvenilirliğini artırmak için önemli avantajlar sunar:

1. Erken Sorun Tespiti:

Termal denetimler sayesinde, PV modüllerinde, GES panosunda ve diğer bileşenlerde oluşabilecek sorunlar erken aşamada tespit edilir. Bu sayede, enerji üretiminde meydana gelebilecek kayıplar ve maliyetli onarımlar önlenir.

2. Verimlilik Artışı:

Sorunların erken tespiti ve zamanında giderilmesi, santralin genel verimliliğini artırır. Daha az arıza ve bakım gereksinimi, enerji üretiminin kesintisiz devam etmesini sağlar.

3. Uzun Ömür:

Düzenli termal denetimler, PV modüllerinin ve diğer bileşenlerin ömrünü uzatır. Bu sayede, santralin yatırım geri dönüş süresi kısalır ve uzun vadeli maliyetler azalır.

4. Güvenlik:

Aşırı ısınma ve elektriksel arızalar, yangın gibi ciddi güvenlik risklerine yol açabilir. Termal denetimler, bu tür risklerin erken aşamada tespit edilmesine ve önlenmesine yardımcı olur.

Neden Mescoen?

Mescoen GES Danışmanlık ve Denetim Hizmetleri olarak, deneyimli mühendislerimiz ve ileri teknoloji ekipmanlarımız ile güneş enerjisi santrallerinizin termal denetimlerini titizlikle gerçekleştiriyoruz. Amacımız, santrallerinizin maksimum verimlilikte çalışmasını sağlamak ve güvenliğini garanti altına almak. GES termal denetim hizmetimizle, güneş enerjisi yatırımlarınızı güvence altına alın ve geleceğe güvenle bakın.

  1. Ön değerlendirme: Santral büyüklüğü, tipi (çatı/arazi) ve erişim koşullarına göre en uygun ekipman ve uçuş/tarama planı belirlenir.
  2. Saha taraması: Termal drone ve/veya el tipi termal kamera ile tüm panel dizileri, bağlantı kutuları, inverterler ve kablolama taranır.
  3. Veri analizi: Toplanan termal görüntüler mühendislik ekibimiz tarafından değerlendirilir; hotspot, string ve bağlantı arızaları sınıflandırılır.
  4. Raporlama: Tespit edilen her arıza; konumu, etkisi ve önerilen çözümüyle birlikte kapsamlı bir teknik raporda sunulur.
  5. Onarım önceliklendirme desteği: Hangi müdahalenin öncelikli yapılması gerektiği konusunda mühendislik görüşü sağlanır.
