MESCOEN Enerji | Teknik Bilgi Notu
Güneş enerjisi santrallerinin (GES) 25-30 yıllık ömür boyunca beklenen performansı verebilmesi, kurulumdan çok önce, üretim hattındaki kalite kontrol süreçlerinde belirlenir. Bir panelin sahada göstereceği güç kaybı, sıcak nokta (hot-spot) riski veya erken arıza (infant mortality) oranı, büyük ölçüde fabrikada uygulanan **elektrolüminesans (EL) testi** ve **flash test (I-V eğrisi)** sonuçlarıyla öngörülebilir. Bu makalede, panel üretiminde uygulanan başlıca test yöntemlerini, bunları düzenleyen uluslararası standartları ve Türkiye’de **GES denetim hizmeti**, **üçüncü taraf panel kalite kontrolü** ve **termal drone denetim** arayan yatırımcı/işletmelerin en çok merak ettiği konuları tek bir kaynakta topluyoruz.
1. Panel Üretim Sürecine Genel Bakış
Kristal silisyum (c-Si) bir PV panelin üretimi kabaca şu aşamalardan oluşur:
1. **Hücre üretimi** – wafer’dan (dilim) fotovoltaik hücreye dönüşüm (difüzyon, pasivasyon, metalizasyon).
2. **Hücre sınıflandırma (sorting)** – akım-gerilim performansına göre hücrelerin gruplanması.
3. **Stringing/tabbing** – hücrelerin lehimlenerek string haline getirilmesi.
4. **Lamine etme** – EVA/POE enkapsülan, cam ve arka yüzey (backsheet) ile lamine işlemi.
5. **Çerçeveleme ve kutu (junction box) montajı.**
6. **Son kalite kontrol** – EL testi, flash test, yalıtım (hipot) testi, görsel muayene.
Son kalite kontrol aşaması, sevkiyat öncesi her panelin (veya istatistiksel örneklemin) geçmesi gereken zorunlu adımdır ve aşağıda detaylandırılmıştır.

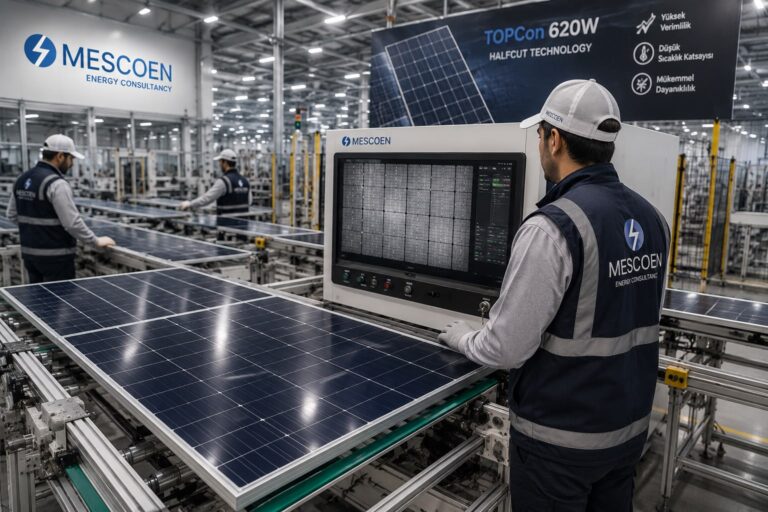

2. Elektrolüminesans (EL) Testi Nedir? Panelde Mikro Çatlak Nasıl Tespit Edilir?
EL testi, panele karanlık ortamda ters yönde (ileri besleme) akım uygulanarak hücrelerin yaydığı kızılötesi ışığın özel bir CCD/InGaAs kamera ile görüntülenmesi esasına dayanır. Sağlıklı bir hücre homojen parlaklıkta görünürken, kusurlu bölgeler koyu (karanlık) alanlar olarak ortaya çıkar.
**EL testinin tespit ettiği başlıca kusurlar:**
– Mikroçatlaklar (microcracks) ve hücre kırıkları
– Lehim bağlantı hataları (kopuk busbar, soğuk lehim)
– Pasif/izole hücre bölgeleri
– PID (Potansiyel İndüklenmiş Bozunma) kaynaklı karartılar
– Üretim hattı kaynaklı parmak izi (finger) kesintileri
EL testi genellikle iki noktada uygulanır: **hücre EL testi** (fabrika çıkışı hücre kalitesi için) ve **modül EL testi** (laminasyon sonrası, nakliye ve saha kontrollerinde tekrarlanabilir). MESCOEN’in termal drone denetim hizmetlerinde sahada uyguladığımız IR termografi, EL testinin operasyondaki tamamlayıcısıdır; EL fabrikada “üretim kusurunu”, sahadaki IR termografi ise “işletme kaynaklı ısınmayı” tespit eder.
İlgili standart: **IEC TS 60904-13** (elektrolüminesans görüntüleme için ölçüm rehberi) ve modül tipine bağlı olarak **IEC TS 62782** kapsamında dinamik mekanik yük testleriyle birlikte değerlendirilir.
3. Flash Test Nedir? I-V Eğrisi ve Flash Test Raporu Ne İşe Yarar?
Flash test, panelin Standart Test Koşulları (STC: 1000 W/m² ışınım, 25°C hücre sıcaklığı, AM1.5 spektrum) altında bir solar simülatör (flaş lambası) ile aydınlatılarak akım-gerilim (I-V) eğrisinin çıkarılmasıdır.
**Flash testten elde edilen temel parametreler:**
| Parametre | Açıklama |
|—|—|
| Pmax (Wp) | Maksimum güç çıkışı |
| Voc | Açık devre gerilimi |
| Isc | Kısa devre akımı |
| Vmp / Imp | Maksimum güç noktasındaki gerilim/akım |
| FF (Fill Factor) | Dolum faktörü — panel kalitesinin göstergesi |
| Rs / Rsh | Seri / paralel direnç (kayıp mekanizmaları) |
Fabrika çıkışında her panelin flash test sonucu, panel etiketindeki (nameplate) değerlerle **±%3 tolerans** içinde uyumlu olmalıdır (IEC 61215 gereksinimi). Ciddi GES yatırımlarında, alıcı taraf sözleşmede **”flash test raporu + seri numarası eşleştirmesi”** talep etmelidir; bu, teslim edilen panellerin fabrikada test edilen partiyle aynı olduğunun kanıtıdır ve sahte/ikinci el panel riskine karşı önemli bir kontrol noktasıdır.
4. Uluslararası Kalite ve Güvenlik Standartları
Panel üretiminde ve sertifikasyonunda referans alınan başlıca uluslararası standartlar:
| Standart | Kapsam |
|—|—|
| **IEC 61215-1/2:2021** | Kristal silisyum panellerde tasarım kalifikasyonu ve tip onayı (19 modül kalite testi: termal döngü, nem-donma, damp heat, mekanik yük, dolu darbesi vb.) |
| **IEC 61730-1/2:2023** | Elektriksel ve yangın güvenliği kalifikasyonu (yalıtım, topraklama, yanmazlık) |
| **IEC TS 62804-1** | PID (Potansiyel İndüklenmiş Bozunma) test yöntemi |
| **IEC TS 62782** | Dinamik mekanik yük testi (rüzgar/kar yükü simülasyonu) |
| **IEC 61701** | Tuz sisi (deniz kıyısı/tarımsal-kimyasal ortam) korozyon dayanımı |
| **IEC 62716** | Amonyak dayanımı (tarımsal GES uygulamaları için önemli) |
| **IEC TS 62915** | Yeniden test (retest) gereksinimleri, tasarım değişikliği sonrası |
| **UL 1703 / UL 61730** | Kuzey Amerika pazarı için güvenlik sertifikasyonu |
| **ISO 9001** | Üreticinin genel kalite yönetim sistemi sertifikasyonu (fabrika süreç kontrolü) |
| **IEC TS 60904-13** | Elektrolüminesans görüntüleme rehberi |
| **IEC 62446-1/2/3** | Şebeke bağlantılı GES sistemlerinde dokümantasyon, devreye alma testleri, denetim ve termal görüntüleme ile muayene gereksinimleri — Türkiye’de “GES denetim hizmeti” ve “termal drone denetim” olarak talep edilen sahadaki üçüncü taraf kontrollerin referans standardıdır |
2021 revizyonuyla IEC 61215’e bifasyal modüller için özel hükümler, esnek modüller için bükülme testi (MQT 22) ve IEC TS 62804-1’den alınan PID test yöntemi eklenmiştir; bu da özellikle son yıllarda yaygınlaşan bifasyal ve yarım kesim (half-cut) hücre teknolojilerinin standartlara yansıdığını göstermektedir. Ayrıca Avustralya gibi bazı pazarlarda artık yalnızca IEC 61215:2021’e uygun panellerin teşviklerden yararlanabildiği görülüyor; bu tür pazar-özel gereksinimler, ihracat/ithalat planlaması yapan GES firmaları için önemli bir takip konusudur.
5. Tier Sınıflandırması Nedir, Ne Değildir?
Sektörde sıkça duyulan “Tier 1 üretici” ifadesi, **bir kalite standardı değil, finansal bir sınıflandırmadır.** BloombergNEF tarafından, son iki yıl içinde banka teminatı olmadan en az 6 çeyrek boyunca kesintisiz üretim yapan ve büyük ölçekli (>1.5GW) tesislere kendi markasıyla panel satan üreticiler bu listeye girer. Bir üreticinin Tier 1 olması, panellerinin otomatik olarak en yüksek EL/flash test performansına sahip olduğu anlamına gelmez — bu nedenle GES projelerinde tedarikçi seçiminde **hem tier durumuna hem de bağımsız üçüncü taraf test raporlarına (EL, flash, PID, PAN dosyası doğrulaması)** bakılması önerilir. MESCOEN olarak üçüncü taraf kalite denetimi hizmetimizde tam olarak bu boşluğu, yatırımcı adına bağımsız doğrulama yaparak kapatıyoruz.
6. Örnek Fabrika Çıkış Kalite Kriterleri (Referans Tablo)
Aşağıdaki tablo, iyi uygulama örneği olarak sektörde yaygın kabul gören fabrika çıkış tolerans aralıklarını özetler (üreticiye göre değişebilir, sözleşme öncesi teyit edilmelidir):
| Kriter | Tipik Kabul Aralığı |
|—|—|
| Güç toleransı (nameplate’e göre) | 0 / +%5 (negatif tolerans yok) |
| EL testinde mikroçatlak oranı | Hücre başına kabul edilebilir sınırın altında, “dead cell” yok |
| Hücre-arası güç uyumu (mismatch) | ≤ %3 |
| Yalıtım direnci (hipot testi) | ≥ 40 MΩ·m² (IEC 61730) |
| PID sonrası güç kaybı (96 saat, 85°C/85%RH, -1000V) | ≤ %5 |
| Tuz sisi testi sonrası görsel/elektriksel bozulma | Yok / IEC 61701 sınırları içinde |
| LID (Işık İndüklenmiş Bozunma) ilk yıl kaybı | ≤ %2 (PERC/TOPCon teknolojisine göre değişir) |
7. GES Yatırımcıları İçin Pratik Öneriler: FAT, SAT ve Üçüncü Taraf Denetim
– Panel alımı öncesi **üreticinin fabrika testi flash raporunu ve seri numarası eşleşmesini** sözleşme şartı yapın.
– Konteyner bazlı teslimatlarda **rastgele örneklem EL testi** talep edin; özellikle uzun deniz taşımacılığı sonrası mikroçatlak riski artar.
– Kıyı bölgelerinde (Antalya gibi) **IEC 61701 tuz sisi sertifikasına**, seralarda/tarımsal GES’te **IEC 62716 amonyak dayanımına** özellikle dikkat edin.
– **Fabrika Kabul Testi (FAT)**: Panel/inverter sevkiyatından önce, üretici tesisinde yapılan bağımsız gözetim; sipariş edilen ekipmanın sözleşmedeki teknik şartnameye uygunluğunu üretim hattında doğrular.
– **Saha Kabul Testi (SAT)**: Ekipman sahaya ulaştıktan ve kurulum tamamlandıktan sonra, IEC 62446 kapsamındaki devreye alma testleri (yalıtım direnci, topraklama sürekliliği, string I-V ölçümü) ile sistemin projelendirildiği gibi çalıştığının doğrulanmasıdır.
– Sahaya kurulum sonrası periyodik **termal drone denetimi**, fabrika EL testinin saha karşılığıdır ve garanti süreci için kayıt oluşturur.
– GES denetim hizmeti alırken tedarikçiden **bağımsız üçüncü taraf raporlama** (SGS/Bureau Veritas benzeri modelde ama yerel ve GES’e özel uzmanlıkla) talep etmek, hem banka/yatırımcı bankability gereksinimlerini hem de garanti anlaşmazlıklarında ispat yükünü karşılar.
—
*Bu içerik MESCOEN Mühendislik tarafından, GES yatırımcılarını ve saha mühendislerini bilgilendirmek amacıyla hazırlanmıştır. Güncel standart revizyonları için IEC resmi yayın kataloğu kontrol edilmelidir.*
